一 产品概述
    长江春风水温空调与一般家用空调室内挂壁机、立柜机机型一样，工作原理与中央空调风机盘管一样冷水制冷热水供暖，既有家用电空调的豪华气派和微电脑恒温自控遥控操作先进功能，又有中央空调的舒适特性。特制的蒸发器具有极强的热交换能力，同等水温条件下比一般水温空调风机盘管制冷供暖面积提高一倍以上，是家电化的明装高效风机盘管，广泛适用于各种制冷供暖工程。夏季用17℃井水制冷能把室温降到25℃以下，制冬季用30℃以上热水供暖能把室温升到20℃以上，不仅适用于井水制冷，也能适用于中央空调冷冻水制冷，还能适用于地源热泵、空气源热泵、太阳能热水、地热温泉水、工业余热水等低温热水供暖，解决了暖气片供暖不热难题。

二 井水制冷特点
耗电省：井水制冷时只有风机和小水泵耗用极少电能，只有家用电空调十分之一电耗。
制冷快：蒸发器铜管多铝片密，换热面积大冷媒流量大，比一般家用电空调降温速度快。
效果好：由于井水具有一年四季恒温特点，制冷效果不受天气炎热影响，天气越热制冷效果越好。
无污染：不用氟利昂制冷剂，没有化学污染，没有废热废气排放，纯天然环境友好产品。
无噪音：采用高档电机和无噪音风轮风道，采用气水分离技术消除了空调内水流噪音。
不费水：独家首创气水分离专利新技术，为封闭式加压回灌创造了条件，井水能够全部回灌地下。
舒适性：亲水桥片蒸发器除湿能力强，室内既不潮湿也不干燥，相对湿度始终保持在65%左右人体最舒适水平，克服了井水空调过分潮湿和氟利昂空调过分干燥的缺陷。
健康型：空气净化能力特别强，不断产生负离子，室温柔和清凉爽快森林般自然环境，不生空调病。

三 热水供暖特点
升温快：空调蒸发器用紫铜管铝片做成，传热系数比暖气片提高7-8倍，加之在风机作用下强制对流热交换，比暖气片升温速度快了几十倍，几分钟就能把室温从0℃升到20℃以上，具有即开即热特点，便于用户按需节约用热把采暖费用降到最低。
热效高：热水空调使用30℃热水就能把室温保持在20℃以上，与暖气片需要80℃以上热水相比，锅炉热效率成倍提高。
耗电省：一台挂式空调可供20-50平方面积供暖，耗电量只有十几瓦，仅仅相当于一个节能灯，连续运行三天三夜只耗一度电。
费用低：可以任意设定室温，既可尽情享受热量。加温对象是室内空气，很少把热量消耗在地面和墙壁，能量利用率成倍提高，可以节省50%燃料。为广泛利用太阳能热水、地源热泵和空气源热泵低温热水供暖提供了最理想的高效散热器。
豪华型：热水空调豪华气派美观大方，微电脑恒温自控遥控操作功能先进，一般房间使用壁挂式空调挂在墙上不占地方，宽敞大厅使用柜式空调替代多台暖气片，不仅节省室内空间，还能减少包装暖气片的装潢费用，是最先进的高档智能散热器。

四 产品图片

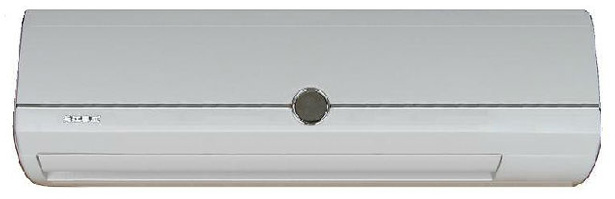

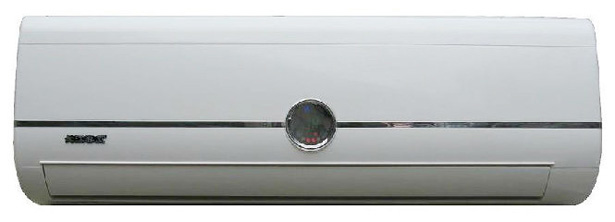

1.5P彩屏挂机

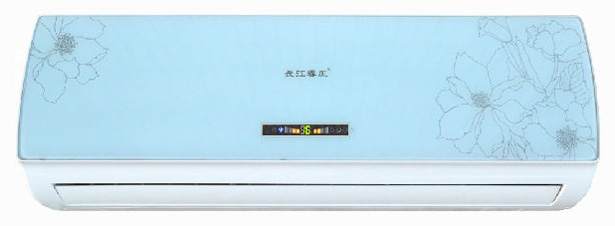

1.5P白花豪华挂机

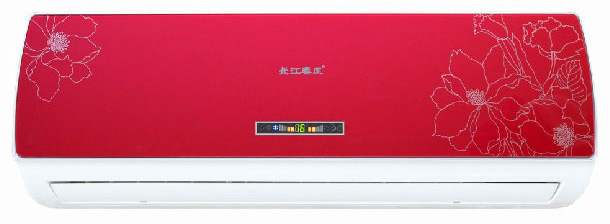

1.5P红花豪华挂机

2P彩屏挂机

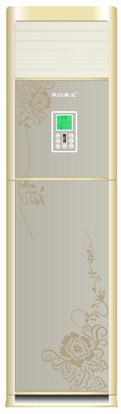

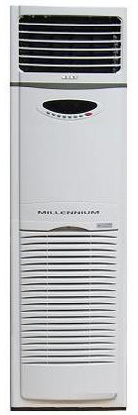

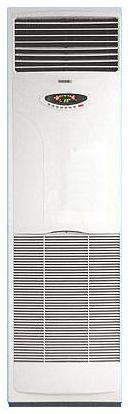

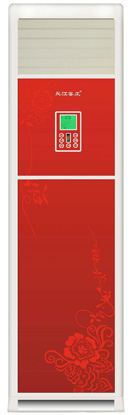

    3P彩屏柜机            3P豪华柜机            3P豪华柜机              5P彩屏柜机

五 技术参数

说明：
1、在标准流量条件下用7℃冷水测定制冷量、用60℃热水测定制热量。
2、型号“SKFG”中的“G”表示挂壁式、“L”表示立柜式。因机型与电空调一样，故以“P”表示规格。

六 负荷配置

七  安全事项

1、必须使用接地良好的三孔固定插座，并且确认插座“左零、右相、上接地”正确。

2、使用220V 10%频率50Hz电源，电压过高过低容易引起电机电容损坏。

3、打开空调进风面板前必须拨掉电源插头，以防离心风叶突然运转伤人。

4、电控盒内有220V危险电压，发生电路故障应找专业人员修理。

5、空调切勿安装在潮湿环境中使用，以免发生短路事故。

6、清洗空调外壳时请勿使用易燃溶剂，应当采用微湿软布擦洗。

7、离开房间时应当随手关机，长期不开时应当拨下电源插头，以防雷电打坏空调主板。

8、经常清洗空调过滤网，保持室内空气清洁，防止进风受阻烧坏电机。

9、500W以下小水泵可接空调水泵电源线供电，500W以上大水泵必须外部供电，否则过电流报警不能开机，甚至烧坏空调主板。

10、多台空调都要控制同一台水泵时水泵必须单独供电，在水泵供电线路上串接中间继电器，各台空调水泵电源线均作中间继电器动作电源使用，就能实现每台空调都能控制水泵目的。

11、严寒地区闭路循环的空调水要加防冻液，以防冻裂空调铜管。

12、井水空调系统应能保证水泵停机后空调水系统始终保持满水，以防氧气进入产生水垢。

13、秋季不用空调时，要把制冷用的自吸泵中的存水放净，以防冬季冻裂水泵。

八 空调安装

1、挂式空调应当水平挂靠在牢固墙壁，右倾1-2度便于冷凝水排出。固定挂板的螺钉不得少于6个，应能承受50公斤重量。

2、柜式空调应当平稳安装于水平地面，公共场所要把空调固定于地面和墙壁。

3、空调接水口如图所示，可以根据现场需要订货，按照空调器进出水管上标志连接水管。

左右接水挂机               下接水柜机         上接水柜机

4、挂式空调进出水接口均为1/2″管螺纹，柜式空调进出水接口均为3/4″管螺纹，拧接水管时要用两把扳手对扳，以防扭裂铜管。

5、挂式空调进出水管内径应当大于或等于15毫米，柜式空调井出水管内径应当大于或等于20毫米。

6、空调内有连接水泵或电动阀的220V电源输出线头，安装时要用大于0.5mm²的铜芯线连接水泵或者电动阀。用冷冻水制冷的中央空调水系统空调的进出水管必须安装电动三通阀，保证空调停机后机内没有冷冻水流动，以防冷凝积露导致空调电机电脑板受潮。

7、空调机的冷凝水管要用导水管引向室外，保持畅通。

8、空调机内的进出水接口与机外管道连接后，在打压测试确认没有渗漏情况下方可包扎保温。

9、一台水泵供应多台空调时，要在每台空调进出水管上安装阀门便于检修时切断水源。

10、一台水泵供应多台空调时必须按照同程供水原理布置水管，保证每台空调流量相等效果都好。

11、一台水泵供应几台不同型号空调时，空调进水管应当安装阀门调配流量。

12、长江春风空调挂机安装形式不分左右，进出水管都是紫铜波纹管，可按现场需要向左向右弯曲。

13、柜机分为下接水和上接水两种安装形式，正常为下接水供货，上接水柜机需要专门订货。

14、长江春风空调5P柜机可以增加辅助电加热器，增加辅助电加热器的需要专门订货。

15、井水制冷属于开式水系统，要在空调供水管上安装止回阀，以防水泵停机后空调水倒流。回水管必须升到超过空调系统最高点安装排气阀，在排气阀以下连接回水管，保证水泵停机后系统内满水，防止氧气进入水系统产生水垢，防止虹吸作用拉空系统存水。

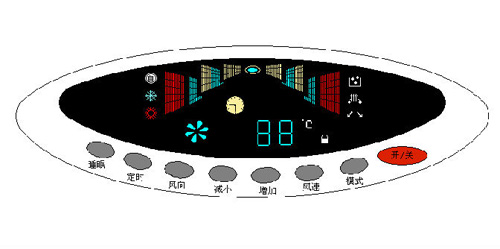

豪华挂机显示屏

彩屏挂机显示屏

彩屏柜机显示

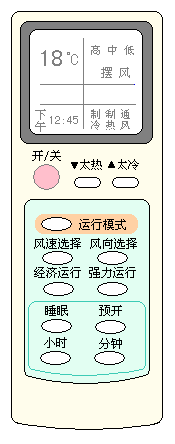

通用液晶遥控器

九 操作使用

1、长江春风水温空调系列产品遥控器全部通用，立柜式空调可用控制屏上按键操作，挂壁式空调机内有应急开关，便于在没有遥控器的时候开关机。

2、柜机可用控制屏上按键操作，挂机可用应急开关操作，能够根据室温自动选择制冷制热运行，室温低于20℃时开机空调自动进入制热运行；室温高于20℃时开机空调自动进入制冷运行。用遥控器开机时按照遥控器上一次操作设定的模式开机，开机后可以根据需要改变设定。

3、空调开机后6秒钟内显示设定温度，6秒钟后显示室温。按显示屏上加减键，或按遥控器太冷、太热加减键按需设定温度。制冷时必须把设定温度调到室温以下空调器才能运行，制热时必须把设定温度调到室温以上空调器才能运行。

4、按遥控器上模式键可以选择制冷、制热运行，按风速键可以选择高、中、低三档风速。开机状态按定时键再按加减键可以设定1-12小时自动关机。停机状态按定时键再按加减键可以设定1-12小时自动开机。按经济运行键空调低风运行，按强力运行键空调高风运行。按睡眠键1小时后自动关机。

5、制冷时室温降到设定温度以下1℃时水泵停止运行，风机自动改为低风运行，保持室内空气流动；室温升到设定温度以上1℃时水泵恢复运行，风机恢复设定风速运行。制热时室温升到设定温度以上1℃时风机停止运行，室温降到设定温度以下1℃时风机恢复运行。

6、不插管温的空调器制热开机后，风机水泵同步运行。接插管温的空调器制热开机后，室温在设定温度以下，管温在35℃以上，必须同时满足这两个运行条件风机才能运行。管温低于35℃风机不运行称为防冷风功能。室温达到设定温度以上1℃时风机停止运行，水泵运行，室温降到设定温度以下1℃时风机恢复运行，称为恒温自控功能。空调关机后水泵才能停止运行，便于北方家庭供暖只需要其中一台空调控制水泵。锅炉熄火后水温低于32℃时所有空调都会自动停机，锅炉升火后水温达到35℃以上时空调都会自动开机，便于北方家庭一次设定温度，整个冬季无需操作空调。

7、为了防止锅炉水温过高沸腾开锅，长江春风空调都有过热保护功能，管温超过65℃时空调自动高风运行，尽快消耗热量，管温降到60℃以下时风机自动恢复设定风速运行。

8、增加辅助电加热的柜式空调制热时关机，风机延时30秒停机，是为了把电加热器余热吹净。

9、遥控器使用前请打开电池盖板，按“ ”“-”极标记装好电池，6个月更换一次电池，以防电力不足不能遥控操作。遥控器长期不用时要将电池取出，以防电池溶液腐蚀遥控器。 遥控器对准显示屏操作，有效距离5米，中间不得有障碍物遮挡。

10. 显示屏和遥控器随空调机型及控制电路改良而换型，键位示意图仅供参考。

十 井水空调安装

1．充足的水量合适的水温是井水空调获得理想制冷效果的前提条件，取水井和回灌井滤水段必须埋插在含水量丰富的同一沙层中才能取到足够水量，才能保证回灌。

2．使用气水分离器把井水中的气体分离出来，确保井水在回灌地下过程中不会发生气阻，才能保证井水顺利回灌地下。

3．必须使用气水分离器把井水中的气体分离出来，消除空调内水流噪音，提高水温传热效率，才能达到高效制冷安静运行目的。

4．取水井和回灌井井管采用6′PVC塑料管做成，埋插在沙层中的滤水段要用80-100目滤网布严密包裹2-3层，不得有沙粒进入井管内。在渗透系数小的土层中取水还水，滤水段要有足够长度才能获得足够水量。

5．为了保证井水顺利回灌地下必须要有良好的水源扩散条件，回灌井滤水段要有取水井滤水段两倍以上长度，必要时要可以多打回灌井并联回水。

6．取水井与回灌井之间必须要有足够距离，两个小管井之间至少相距5米以上，以防取水井与回灌井之间形成管涌导致热短路，确保取到的井水温度始终接近于原始地温才能保证空调效果。

7．取水井和回灌井埋插完成后，井管周围孔隙中必须带水缓慢回填黄砂，待其自然沉淀密实后采用大一号自吸泵试抽水，把浑水抽净后方可连接室外机取水还水。

8．回灌井的施工方法与取水井基本一样，不同之处在于必须等待回填黄砂自然密实之后，并在回灌井周围上层2-3米以内采用水泥沙浆封顶，要等水泥沙浆凝固才能加压回灌，以防井水从回灌井周围冒出来。

9．需要安装几十台甚至几百台空调的大工程，应当采用深水井和潜水泵取水还水，室内空调水系统按照中央空调同程供水原则设计施工。为了保证井水等量回灌地下，必须根据当地水文地质条件合理设计施工取水井和回灌井，本厂免费提供工程设计技术支持。

井水空调维护

 1．井水制冷空调水泵安装高度应当尽量靠近水面，水泵越接近水面流量越大，制冷效果越好。自吸泵进  水口以下切勿漏气，否则会吸不上水来。自吸泵吸程小扬程大应当安装在地面，5楼以下可用自吸泵安装井水空调。

 2．自吸泵安装完毕必须旋开注水塞灌满清水方可开机，切勿无水空转以免烧坏水封。水泵长期不用开机之前必须手工转动水泵电机尾轴，确认水泵转动灵活方可开机。

 3．制冷用的自吸泵入冬前要将泵内积水放尽，以防冬季冻裂水泵。

 4. 长江春风空调电脑板上有水泵过电流互感器，水泵叶轮卡死时水泵电流超过5A空调会自动保护停机，此时显示屏上灯光闪烁，闪示“E5”故障代码，发出嘀！嘀…报警声，必须立即关机检查水泵。水泵报警后必须转动水泵尾轴，确认水泵转运灵活方可开机，强制启动空调会烧坏水泵。

 5. 水泵电流过载时容易引起空调电脑板上的水泵保险丝熔断，水泵保险丝熔断时空调进入自动保护状态，此时显示屏上灯光闪烁，显示“E3”故障代码，发出嘀！嘀！嘀…报警并且自动停机，必须更换水泵保险丝才能开机。

 6．空调室温传感器断路时，因为检测不到室内空气温度空调也会自动保护停机，此时显示屏灯光闪烁，闪示“E1”故障代码，发出嘀！嘀…报警声，必段接好空气温度传感器才能开机。

 7． 安装取水还水室外机的井水空调，如果发现室外机中气水分离器排气管内大量排水,说明有杂物卡住气门不能关闭，此时可以手工压下分离器顶部弹簧压头，从排气管内大量排水清洗阀芯，如果仍然不能解决问题必须拆开分离器顶部铜螺帽，用软布擦洗钢珠表面和阀帽内孔锥面。

 8．500W以上大功率水泵应当单独外接电源，不可由空调供电，否则空调也会过“E5”载保护停机。

十一 水暖空调安装

1．按照房间面积以及房屋保温性能确定冷热负荷，按照冷热负荷1.5倍选用大小合适的空调器。

2．根据技术参数表中的空调额定流量乘以空调台数确定水泵总流量。

3．必须按照总流量选用大小合适的管径，空调水系统工程图标注的“DN”是指管材内径。

4．水泵扬程必须大于空调水系统阻力总和，至少再加0.05MPa工作压头。

5．空调水系统不同于传统暖气片自然重力回流水系统，必须安装水泵强制循环。

6．一台水泵供应多台空调时必须按照以下空调系统原理图同程供水，保证每台空调进水压力相等才能保证每台空调效果都好，否则就会出现有的空调流水多，有的空调流水少，甚至没水流现象。

7．必须要在回水总管末端最高点安装自动排气阀或者安装高位水箱自动排气。

8．为了防止水温升高水体膨胀胀破水管，空调水系统内必须安装膨胀罐，或者在空调水系统最高点安装膨胀水箱。

9．水暖空调同程供水原理图：

10、管径经济流量对照表（水暖安装必备工具）

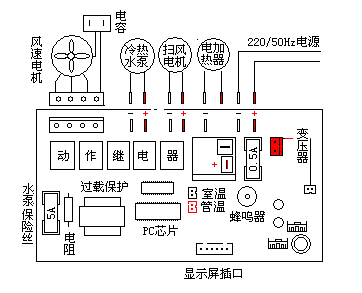

十二 电脑板接线图

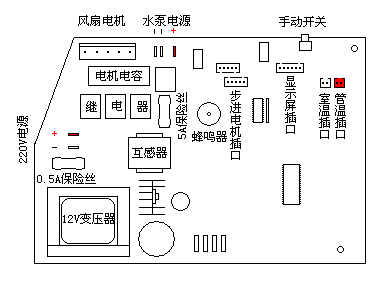

3P、5P彩屏柜机主板接线图

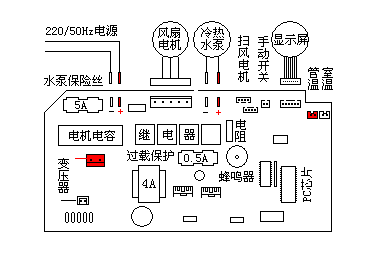

1.5P彩屏挂机主板接线图

1.5P豪华挂机主板

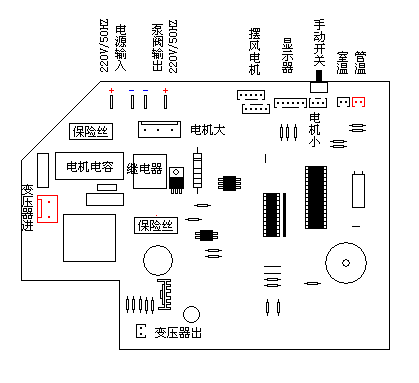

2P彩屏挂机主板接线图

十三 常见故障排除
